Nastavení výkonu svítidla pomocí DIP-přepínače

Představujeme možnost nastavení výkonu svítidla, kterou nově nabízíme u série stropních přisazených svítidel BLOKK a kulatých svítidel TURNN. Při instalaci můžete rychle a bezpečně nastavit výkon svítidla podle vaší potřeby. Jednoduše řečeno: nechcete mít plných 100 % výkonu? Nevadí – na místě montáže si výkon snížíte bez složitého nastavování a speciálního nářadí. Díky malému přepínači (DIP switch) přímo ve svítidle.

K čemu je nastavení výkonu dobré?

Použití svítidel bývá různé – výška stropu, velikost místnosti, počet svítidel, požadavek na úsporu energie nebo intenzitu osvětlení. Nyní vám dáváme možnost zvolit výkon svítidla až při montáži a nastavit výkon tak, aby bylo osvětlení dané místnosti opravdu vyhovující a podle vašeho vkusu. (Tímto přepínačem se nastavuje pouze výkon svítidla, ne barva světla)

Mít možnost nastavit výkon až po koupi svítidla má výhody

• Záruka správného výběru - máte větší volnost a odstraňuje problémy se špatně zvoleným výkonem svítidla při koupi. Pokud se později ukáže, že intenzita světla je vysoká nebo nízká, jednoduše výkon přenastavíte.
• Flexibilita - možnost nastavení vám dává větší kontrolu nad světelnou intenzitou v místnosti.
• Úspora energie - snížením výkonu se sníží spotřeba elektrické energie.
• Jednoduchost - není třeba měnit hardware, kupovat různé verze driveru nebo stmívače – jeden driver, jedno svítidlo, ale více možností výkonu osvětlení.
• Jednotný vzhled svítidel - každá velikost svítidel BLOKK i TURNN mají stejný design i světelný zdroj, ale výkon (světelný tok) si ale můžete doladit podle potřeb.

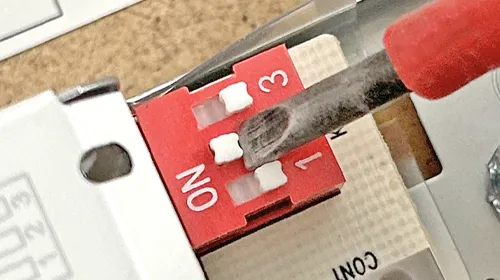

Co je to „DIP switch“ přepínač a jak funguje?

Abych to přiblížil, tady je jednoduché vysvětlení funkce přepínače, který je umístěný přímo na LED driveru (předřadníku) ve svítidle:

• „DIP“ znamená Dual In-Line Package – jde o sadu malých mechanických přepínačů (ON/OFF) uložených vedle sebe.
• V praxi to znamená možnost volby/změny výstupního proudu (resp. výkonu): změnou polohy přepínače řeknete driveru „dávej méně proudu = nižší výkon“ nebo „dávej více proudu = vyšší výkon - intenzita“. Např. výrobce Tridonic uvádí u driveru: „Výstupní proud lze nastavit pomocí DIP přepínače od 200 mA do 350 mA.“
• Výhoda 1: až při montáži je možné přesněji nastavit výkon (světelný tok) pro konkrétní místnost a výšku stropu – nemusíte mít obavy, že svítidlo BLOKK, které jste objednali bude svítit málo nebo moc. Až při montáži si můžete výkon osvětlení nastavit.
• Výhoda 2: namotovali jste svítidlo a po pár dnech zjistíte, že je intenzita osvětlení moc vysoká. Svítidlo tak jen odmontujete ze stropní konzole a jednoduše jeho výkon snížíte.
• Důležité: změnu provádějte při vypnutém napájení.

Jak změnit nastavení výkonu svítidla?

1. Vypněte napájení svítidla.
2. Sundejte svítidlo ze stropní konzoly.
3. Najděte DIP switch – je to malý blok přepínačů na driveru (miniaturní červené přepínače u svorky, ze které vedou dráty do svítidla (do LED modulu).

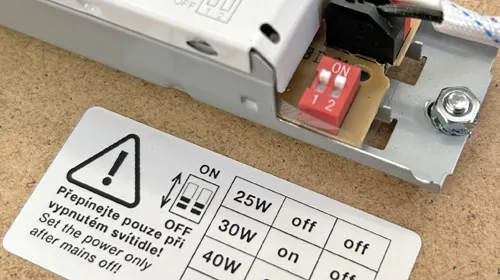

4. Pomocí tabulky na štítku uvnitř svítidla nastavte přepínače do požadované polohy. Například u svítidla BLOKK 30x30:
   4. ON / ON / ON = 25W (maximální výkon)
   4. OFF / ON / OFF = 17W
   4. a další kombinace

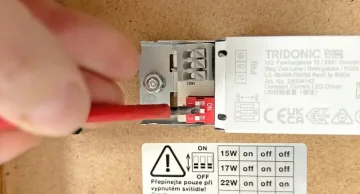

5. Malým šroubovákem nebo jiným nástrojem přepněte jednotlivé páčky do požadované polohy, podle tabulky na stříbrném štítku.
6. Znovu namontujte svítidlo na strop, zapněte napájení a ověřte intenzitu světla – v reálu může rozdíl být znatelný (např. 45 W vs. 25 W výkon = slabší a jemnější světlo, větší úspora el. energie).
7. Pokud není výsledek ideální, znovu vypněte napájení, upravte přepínače, zapněte – a hotovo.

Důležité upozornění!

• Při změně nastavení vždy vypněte napájení – pokud budete přepínače nastavovat při rozsvíceném svítidle, může dojít k poškození elektroniky a to je důvodem k zamítnutí případné reklamace.

• Nastavení smí provádět pouze kvalifikovaná osoba - elektrikář.

• Jakýkoliv zásah mimo doporučený rámec a rozsah může mít vliv na záruku nebo bezpečnost.

Tipy pro správné nastavení

• Pokud instalujete svítidlo v prostoru s vyšším stropem, začněte s výchozím výkonem a případně výkon snižte – menší výkon (nižší světelný tok) působí příjemněji a šetří energii.
• V prostoru, kde je svítidlo jako doplňkové, nastavte ihned nižší výkon – světlo bude jemnější.
• Pokud používáte stmívač nebo bezdrátové stmívání osvětlení, přepínače nechejte nastavené na maximální výkon – potřebnou intenzitu světla pak nastavíte stmívačem.

Jsme velmi rádi, že můžeme naše dřevěná svítidla neustále vylepšovat a nabídnout vám tak technické řešení, které usnadňuje výběr vhodného svítidla a dává větší volnost. Díky možnosti nastavení výkonu pomocí DIP switche se montáž stává ještě profesionálnější a přívětivější pro konečného uživatele i elektrikáře.

Pokud máte zájem o montážní instrukce ke konkrétnímu driveru nebo potřebujete poradit s volbou výkonu pro váš prostor, neváhejte mě kontaktovat.
