Proč používáme LED drivery a moduly Tridonic?

Když vybíráme elektroniku do našich dřevěných svítidel, nezajímá nás jen výkon nebo cena. LED driver a LED modul zásadně ovlivňují kvalitu světla, životnost, bezpečnost i možnosti stmívání celého svítidla.

Jedním z výrobců, se kterými dlouhodobě pracujeme, je rakouský Tridonic. Jeho LED drivery používáme například ve svítidlech BLOKK, LINNA a TURNN. U některých řad používáme také LED moduly Tridonic, u jiných jsme postupně přešli na moduly vyráběné v České republice s LED čipy CREE.

V článku si proto vysvětlíme, proč je pro nás Tridonic stále důležitý, jakou roli má LED driver, proč nepoužíváme jednu elektroniku ve všech svítidlech a co se dnes skutečně skrývá uvnitř jednotlivých řad lampax.

Kdo je Tridonic?

Tridonic je rakouský výrobce komponentů a systémů pro profesionální osvětlení. Společnost vznikla v roce 1956 v Dornbirnu a dnes je součástí skupiny Zumtobel Group.

Vyrábí především:

• LED drivery,
• LED moduly,
• komponenty pro řízení osvětlení,
• senzory,
• a řešení pro digitální systémy, například DALI-2.

Tridonic používají výrobci profesionálních svítidel po celém světě a pro nás je zajímavý především širokou nabídkou driverů, jejich technickými parametry, možnostmi regulace a dlouhodobou dostupností profesionálních komponent.

LED driver není totéž jako LED modul

Tyto dva pojmy se často zaměňují, ale jde o dvě rozdílné části svítidla.

LED modul je deska s jednotlivými LED diodami. Právě zde vzniká světlo.

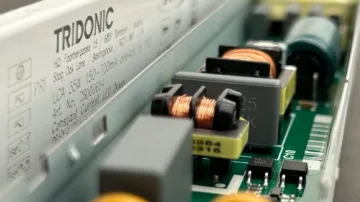

LED driver je napájecí elektronika, která LED modulu dodává elektrickou energii ve správných parametrech.

Obě části musí být správně navržené jako jeden systém. Ani nejlepší LED čipy nemohou dlouhodobě pracovat v optimálních podmínkách, pokud jsou napájené nevhodným driverem.

Proč je LED driver tak důležitý?

U výkonových LED modulů používaných v našich stropních a závěsných svítidlech pracujeme především s proudovým napájením. Driver převádí síťové napětí na parametry, které potřebuje konkrétní LED modul.

Jeho úkolem je především:

• udržovat správný proud LED modulu,
• zajišťovat stabilní napájení,
• chránit elektroniku při nestandardních provozních stavech,
• minimalizovat zbytečné elektrické a tepelné namáhání LED,
• a u některých variant umožnit stmívání a digitální řízení.

Proto považujeme LED driver za jeden z nejdůležitějších komponentů celého svítidla. Podrobněji jeho funkci popisujeme v samostatném článku LED driver a jeho důležitá úloha v LED svítidle.

Proč používáme právě LED drivery Tridonic?

Při výběru elektroniky je pro mě rozhodující především to, jestli bych danému komponentu věřil i ve světle, které bych si namontoval doma. Cena samotného driveru je proti ceně a očekávané životnosti celého svítidla relativně malá položka, takže tady podle mě nedává smysl šetřit.

U Tridonicu oceňujeme především kombinaci několika vlastností:

• dlouhodobé zkušenosti s profesionální světelnou technikou,
• širokou nabídku proudových LED driverů,
• kvalitní řízení pracovního bodu LED,
• ochranné funkce,
• varianty s certifikací ENEC,
• podporu profesionálních způsobů stmívání a řízení,
• a dostupnost dokumentace a technických parametrů jednotlivých modelů.

Není tedy důležité jen logo výrobce na krytu. Podstatné jsou konkrétní vlastnosti driveru a jeho vhodnost pro LED modul, který má napájet.

Co znamená certifikace ENEC?

U používaných driverů se můžete setkat se značkou ENEC. Někdy se o ní nesprávně mluví jako o „normě ENEC“.

ENEC je ve skutečnosti nezávislá evropská certifikační značka pro elektrické výrobky. Potvrzuje, že výrobek prošel posouzením třetí stranou a splňuje příslušné evropské bezpečnostní normy.

Právě nezávislé ověření je jedním z důvodů, proč pro nás má ENEC u profesionální elektroniky hodnotu.

Ochrany elektroniky a dlouhá životnost

Kvalitní LED driver neřeší pouze běžný provoz. Musí se umět bezpečně vypořádat také s nestandardními stavy.

U driverů používaných v našich svítidlech se podle konkrétního modelu setkáváme například s ochranou:

• proti přehřátí,
• proti zkratu,
• proti přetížení,
• proti přepětí,
• proti podpětí,
• a s ochranou při nevhodném stavu výstupu.

Tyto funkce pomáhají chránit driver i připojený LED modul a přispívají k dlouhodobě spolehlivému provozu.

Je ale důležité nepřeceňovat jejich možnosti. Ochrany integrované v LED driveru nenahrazují správně navrženou přepěťovou ochranu celé elektroinstalace.

DALI-2, switchDIM a další možnosti stmívání

Dalším důvodem, proč pracujeme s profesionálními drivery, je možnost použít různé způsoby řízení světla.

U vybraných stropních a závěsných svítidel nabízíme na objednávku například:

• DALI-2 pro digitální řízení osvětlení,
• switchDIM pro jednoduché stmívání běžným tlačítkem na stěně,
• nebo Casambi pro bezdrátové řízení.

Tridonic má dlouhou zkušenost právě s profesionálním řízením osvětlení a řada jeho driverů podporuje DALI-2 a switchDIM přímo.

Konkrétní elektronika se ale vždy liší podle zvoleného způsobu ovládání. On/off, DALI-2, Casambi nebo Tunable White nejsou jen různé programy jednoho univerzálního zdroje – podle varianty používáme odpovídající driver a řídicí komponenty.

Proč už nepoužíváme všude stejné LED moduly?

Původní verze tohoto článku vznikla v době, kdy jsme LED moduly Tridonic používali ve větší části sortimentu. Vývoj ale pokračuje a dnes vybíráme modul podle konstrukce konkrétního svítidla.

To je podle nás správnější přístup. Nejlepší LED modul pro velké plošné svítidlo nemusí být nejlepší pro úzkou lineární LINNA nebo kulatý TURNN.

Při výběru řešíme například:

• geometrii a rozměry modulu,
• rozmístění jednotlivých LED čipů,
• světelnou účinnost,
• index podání barev CRI,
• tepelný management,
• životnost,
• kompatibilitu s LED driverem,
• a výslednou rovnoměrnost světla za difuzorem.

Proto dnes kombinujeme komponenty od více výrobců. Nejde nám o to, aby bylo uvnitř každého svítidla stejné logo, ale aby byl každý konkrétní světelný systém co nejlépe navržený pro svou konstrukci.

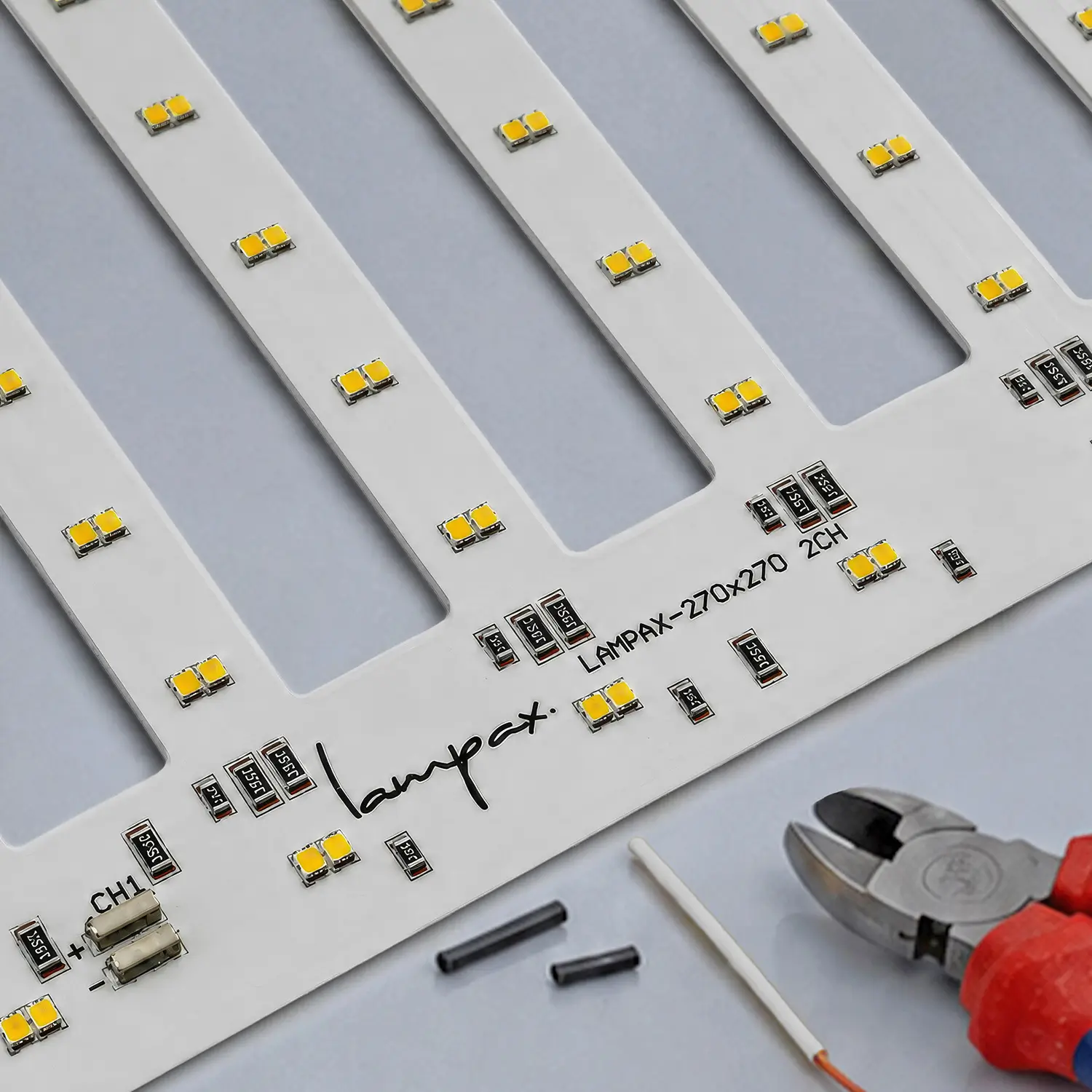

BLOKK: český LED modul s CREE + driver Tridonic

Dobrou ukázkou vývoje je současná řada BLOKK.

Původní BLOKK používal LED moduly Tridonic. U současné generace jsme přešli na LED modul vyráběný v České republice, osazený LED čipy americké značky CREE.

U současných BLOKK jsme v laboratoři naměřili index podání barev více než 94 Ra a životnost LED je uváděná přes 72 000 hodin L70B50.

Napájení ale nadále zajišťuje LED driver Tridonic. Výsledkem je tedy kombinace českého LED modulu a rakouské napájecí elektroniky.

LINNA: český LED modul s CREE + driver Tridonic

Podobný princip používáme u současné řady LINNA.

Lineární LINNA 88 a další aktuální varianty používají LED modul vyráběný v České republice s čipy CREE. Díky jejich hustému rozmístění vzniká za difuzorem souvislá světelná linie bez výrazně viditelných bodů.

Samotné čipy mají vysokou světelnou účinnost a u aktuální LINNA dosahuje deklarovaná životnost více než 100 000 hodin.

Napájení opět zajišťuje profesionální proudový LED driver Tridonic s certifikací ENEC.

Právě LINNA dobře ukazuje, proč není potřeba trvat na tom, aby driver i LED modul pocházely od jednoho výrobce. Rozhodující je jejich správná elektrická a tepelná kompatibilita a výsledné parametry celého svítidla.

TURNN: LED modul i driver Tridonic

U kulatých svítidel TURNN naopak stále využíváme také samotný LED modul Tridonic.

Aktuální TURNN používá plošný modul s LED diodami Samsung. U varianty TURNN 60 je na modulu celkem 468 LED, což pomáhá vytvořit rovnoměrně svítící plochu bez výrazných světelných bodů za difuzorem.

LED čipy mají uváděnou životnost 72 000 hodin a modul spolupracuje s LED driverem Tridonic.

Tady tedy zůstává kombinace LED modul Tridonic + LED driver Tridonic vhodným řešením pro konstrukci velkého kulatého svítidla.

A co nástěnná SOLLE?

Aby bylo srovnání úplné, Tridonic nepoužíváme automaticky v každém výrobku lampax.

Nástěnná řada SOLLE je konstrukčně úplně jiný typ svítidla. Používá LED pásek po obvodu, vlastní elektroniku a dotykové stmívání přes dřevěné tělo. Proto používá jiný typ LED driveru vhodný právě pro tuto aplikaci.

To je další důvod, proč dnes už není přesné říkat, že „všechna svítidla lampax používají komponenty Tridonic“.

Elektroniku vybíráme podle konkrétní konstrukce a funkce svítidla.

Nejdůležitější je celý světelný systém

Když se podíváte na technické parametry LED komponentů, je snadné zaměřit se jen na jedno číslo – maximální účinnost LED čipu, počet hodin životnosti nebo značku výrobce.

V praxi ale rozhoduje celý systém:

• kvalitní LED čip,
• správně navržený LED modul,
• vhodný LED driver,
• správný pracovní proud,
• dostatečný odvod tepla,
• kvalitní difuzor,
• a mechanická konstrukce celého svítidla.

Například velmi účinný LED čip provozovaný při příliš vysokém proudu a teplotě nemusí v reálném svítidle nabídnout takovou životnost jako o něco méně zatížený čip v dobře navrženém systému.

Stejně tak kvalitní driver není kouzelná součástka, která opraví špatně navržený LED modul. Teprve správná kombinace všech částí vytváří světlo, které dobře svítí a může spolehlivě fungovat mnoho let.

Více o tom, jak se životnost LED správně hodnotí, najdete v článku Co znamená doba životnosti LED a L70B50?.

Proč se značkami použitých komponent netajíme?

U elektroniky uvnitř svítidla není zákazník na první pohled schopen poznat, co kupuje. Dva podobně vypadající LED drivery nebo moduly mohou mít velmi rozdílnou konstrukci, dokumentaci i dlouhodobé parametry.

Proto značky a původ hlavních komponent uvádíme otevřeně. Když se technologie některé řady změní, chceme zároveň vysvětlit proč.

Pro mě není cílem používat Tridonic za každou cenu. Cílem je použít v každém svítidle komponent, který je pro danou konstrukci nejlepší. Někdy je to LED modul Tridonic, jindy český modul s čipy CREE. U driverů našich hlavních stropních a závěsných řad ale Tridonic zůstává dlouhodobě naší volbou.

Více o naší výrobě, materiálech a způsobu, jakým jednotlivé komponenty vybíráme, najdete také na stránce O nás.
