Nově používáme americké LED Cree Pro9

Ve svítidlech lampax nově používáme LED Cree Pro9. Nejde jen o změnu dodavatele nebo nové označení LED čipu. Cílem je posunout kvalitu samotného světla – především věrnost barev a účinnost – a přitom mít výsledky podložené skutečným měřením.

Cree LED je americká značka a jeden ze světových technologických lídrů ve vývoji a výrobě LED čipů a komponentů. Firma má více než 35 let zkušeností s LED technologiemi a její vývoj se dlouhodobě zaměřuje na světelnou účinnost, barevnou konzistenci, kvalitu světla a spolehlivost.

Novou technologii jsme ale nechtěli hodnotit jen podle katalogových údajů výrobce. LED modul používaný ve svítidlech lampax jsme proto nechali spektrálně změřit v české laboratoři. Výsledkem je například CRI Ra 95,2, TM-30 Rf 92, Rg 100 a naměřená teplota chromatičnosti 3045 K.

Co je Cree Pro9 a proč jsme ji zvolili?

Pro9 je technologie Cree zaměřená na LED s vysokou kvalitou podání barev a současně vysokou světelnou účinností. Cree u ní využívá speciální fosforovou technologii KSF/PFS, která pomáhá zvýšit účinnost zejména u LED s vyšším CRI.

Právě u LED s kvalitním podáním barev vzniká běžně určitý kompromis. Čím širší a kvalitnější spektrum chceme vytvořit, tím obtížnější je současně dosáhnout velmi vysoké účinnosti. Pro9 byla vyvinutá tak, aby se tento rozdíl výrazně zmenšil.

Proto jsme se při výběru nové generace LED nezaměřovali jen na počet lumenů. Důležité pro nás bylo také podání barev CRI, reálné spektrum světla a to, jakých výsledků dosáhne hotový LED modul při měření.

Co ukázalo laboratorní měření našeho LED modulu?

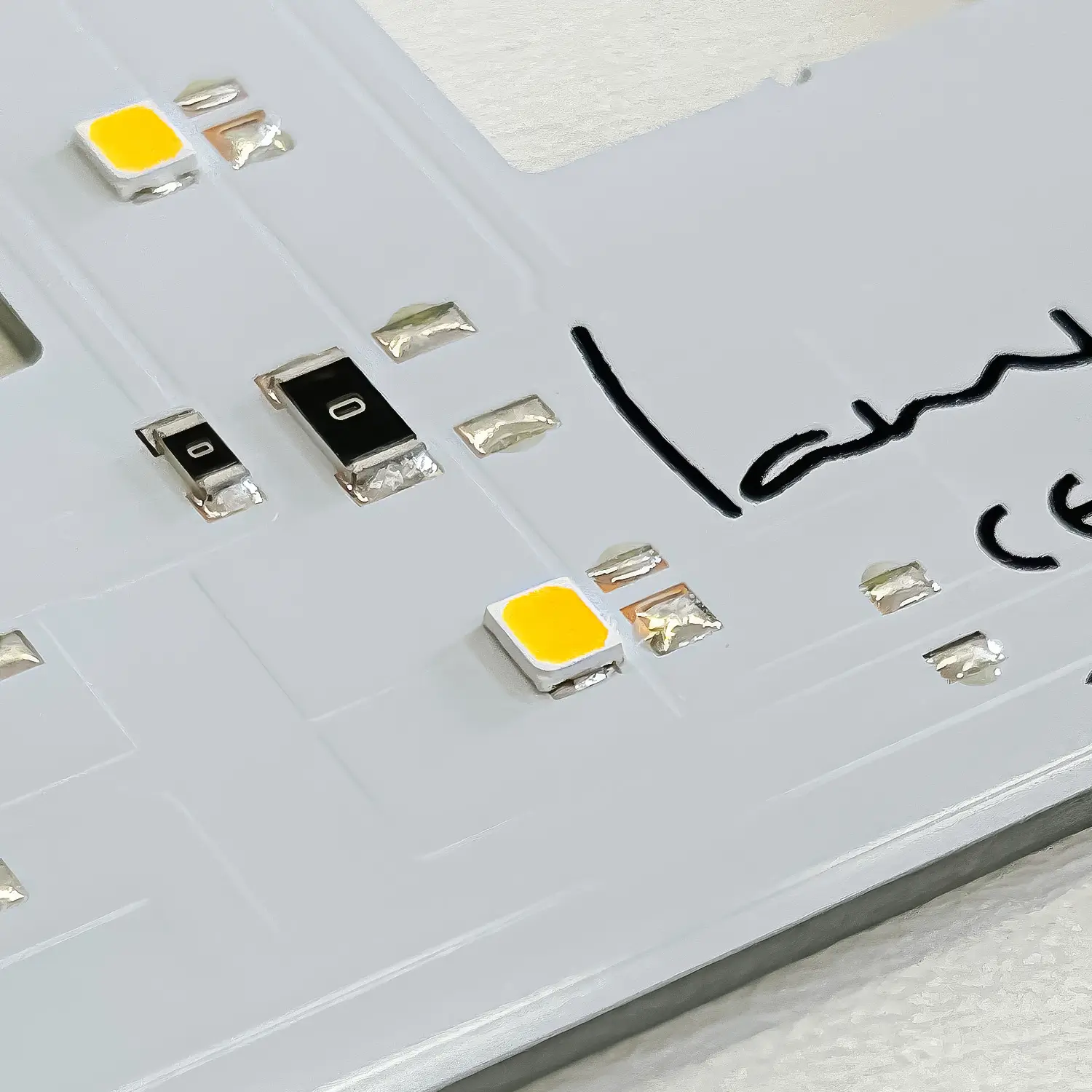

Datasheet výrobce popisuje samotnou LED komponentu. Ve skutečném svítidle ale záleží také na konkrétním binu LED, pracovním proudu, konstrukci modulu a provozních podmínkách. Proto jsme chtěli znát parametry modulu, který skutečně používáme.

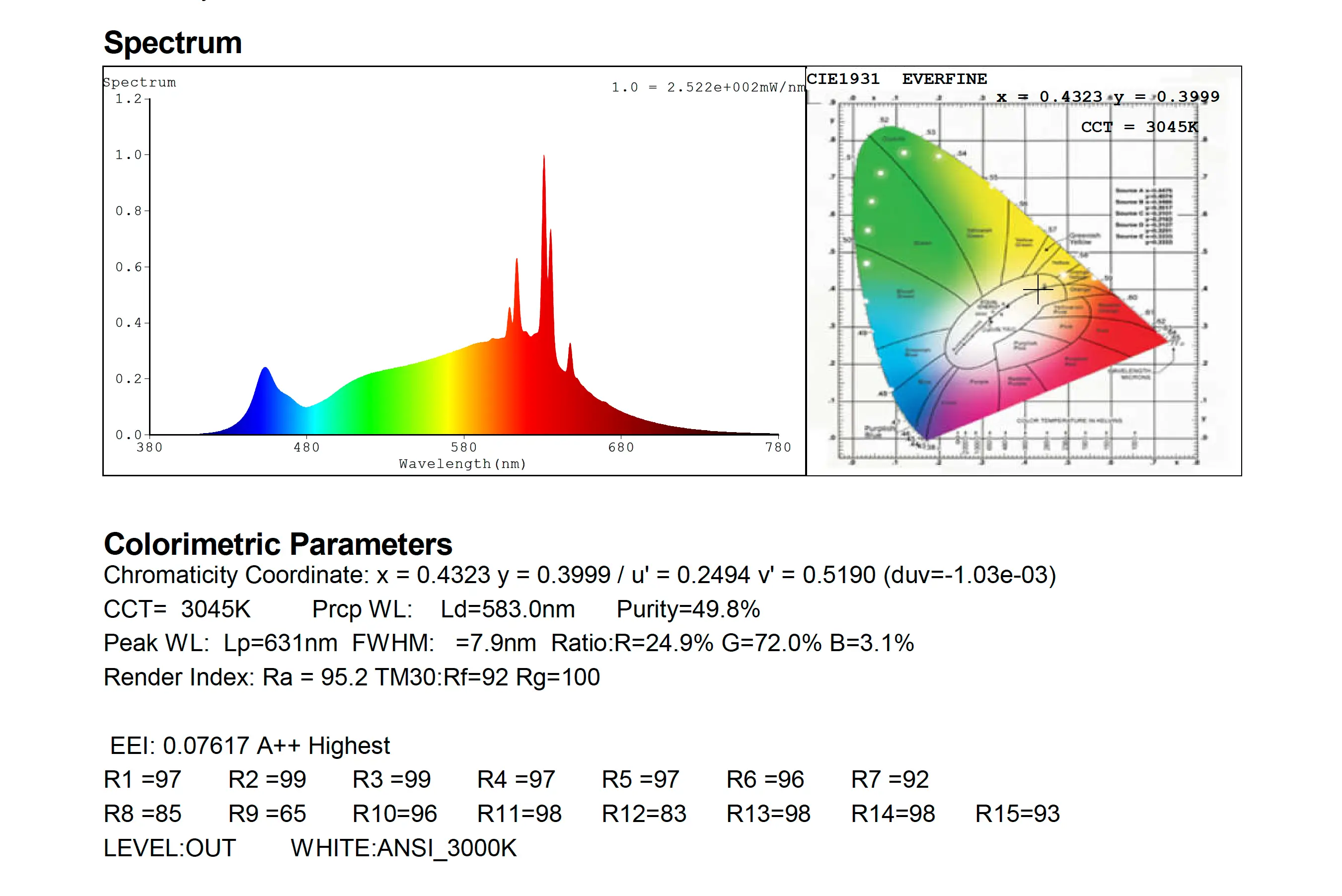

Spektrální měření v české laboratoři ukázalo tyto hlavní hodnoty:

• CRI Ra: 95,2
• TM-30 Rf: 92
• TM-30 Rg: 100
• teplota chromatičnosti: 3045 K
• Duv: −0,00103
• RGB Ratio: R 24,9 % / G 72,0 % / B 3,1 %

CRI 95,2 znamená velmi věrné podání barev

Index podání barev CRI vyjadřuje, jak věrně dokáže světelný zdroj zobrazit barvy osvětlených předmětů ve srovnání s referenčním světlem. Maximální hodnota je 100.

Testovaný modul Cree Pro9 dosáhl CRI Ra 95,2. V praxi to znamená, že dřevo, textilie, odstíny stěn, potraviny i pleť vypadají pod tímto světlem přirozeněji a s menším barevným zkreslením.

U dřevěných svítidel je pro nás tento parametr důležitý i z čistě praktického důvodu. Dobré světlo dokáže věrněji zobrazit přirozenou kresbu dubu i ostatní materiály v interiéru. Podrobněji princip CRI vysvětlujeme také v článku Co je index podání barev a jak ovlivňuje naše vnímání?.

Co ukazuje měření TM-30?

Samotná hodnota CRI Ra ale nepopisuje všechny vlastnosti světla. Proto je zajímavý také výsledek podle metodiky TM-30, která hodnotí barevné podání podrobněji.

Laboratorní měření ukázalo Rf 92. Tento parametr vyjadřuje celkovou věrnost reprodukce barev – čím více se blíží hodnotě 100, tím méně jsou barvy světelným zdrojem změněné.

Druhým údajem je Rg 100. Ten popisuje celkovou saturaci barev. Hodnota 100 znamená velmi neutrální výsledek – barvy nejsou v průměru ani uměle zvýrazněné, ani potlačené.

Kombinace Rf 92 a Rg 100 tak potvrzuje, že vysoké CRI není jen izolované číslo, ale že světlo vykazuje velmi dobrou barevnou věrnost i při podrobnějším hodnocení.

Jak vypadá spektrum Cree Pro9?

Dvě LED mohou mít stejnou teplotu chromatičnosti 3000 K, ale jejich spektrální složení může být výrazně rozdílné. Právě spektrum ukazuje, z jakých vlnových délek se výsledné bílé světlo skládá.

U měřeného Cree Pro9 modulu je vidět modrý excitační vrchol v kratších vlnových délkách, široká část spektra od zelené po červenou a také výrazný úzký vrchol v červené oblasti kolem 631 nm.

Tento tvar spektra souvisí s fosforovou technologií používanou u Pro9 a pomáhá vytvořit světlo s vysokou věrností barev, aniž by výrazně klesala jeho účinnost.

Co znamená 3,1 % modré složky v RGB Ratio?

Dalším zajímavým údajem z laboratorního reportu je RGB Ratio. Měřicí systém EVERFINE rozděluje naměřené spektrum do tří částí a u testovaného modulu vychází následující poměr:

V ukazateli RGB Ratio tedy připadá na modrou oblast pouze 3,1 %. Je ale důležité tento údaj správně interpretovat. Neznamená to, že pouze 3,1 % veškeré vyzářené energie světla tvoří modré světlo. Jde o konkrétní metriku používanou měřicím systémem.

Hodnota proto slouží hlavně jako doplnění spektrálního grafu. Z tohoto měření samotného nelze vyvozovat zdravotní tvrzení o vlivu světla na oči nebo spánek.

Vysoké CRI a zároveň vysoká účinnost

Jednou z hlavních předností technologie Pro9 je schopnost spojit vysokou kvalitu světla s vysokou účinností. U řady Cree J Series 2835 Pro9 výrobce uvádí při 90 CRI až o 24 % vyšší světelnou účinnost oproti standardní 90 CRI verzi, a to bez zhoršení kvality podání barev.

Následující škála znázorňuje tento rozdíl relativně, kdy standardní 90 CRI varianta představuje hodnotu 100:

Relativní srovnání podle údajů Cree pro J Series 2835 Pro9. Standardní 90 CRI LED = 100. Údaj se vztahuje k samotné LED technologii, nikoliv k účinnosti celého svítidla.

Pro9 je proto zajímavá hlavně tím, že vysoké CRI není dosaženo za cenu zbytečně velké ztráty světelného výkonu. Podrobnosti uvádí Cree také ve svém článku o J Series 2835 Pro9.

Co to znamená při běžném svícení?

Technické hodnoty mají smysl hlavně tehdy, když se projeví v reálném interiéru. V případě nových LED Cree Pro9 je pro nás důležitá především kombinace několika vlastností.

• CRI Ra 95,2 znamená velmi dobré zobrazení barev materiálů a předmětů.
• TM-30 Rf 92 a Rg 100 potvrzuje vysokou věrnost a přirozenou saturaci barev.
• 3045 K odpovídá teplé bílé velmi blízko nominálním 3000 K.
• Spektrum obsahuje široké zastoupení viditelných vlnových délek včetně výrazné červené oblasti.
• Technologie Pro9 zároveň umožňuje dosahovat vysoké světelné účinnosti i při 90 CRI.

Právě proto jsme Cree Pro9 zvolili pro nové LED moduly ve svítidlech lampax. Kvalitu světla totiž nechceme posuzovat jen podle příkonu nebo množství lumenů, ale také podle toho, jak světlo skutečně vypadá a jak věrně dokáže zobrazit interiér.

Novou LED technologii používáme v našich dřevěných stropních svítidlech a dřevěných závěsných svítidlech. Pokud vás zajímá rozdíl mezi samotným příkonem a množstvím vydaného světla, přečtěte si také heslo světelný tok.
